Comment installer le piège CapTrap Vision Delta ?

Dernière mise à jour : 16 août 2021

Tutoriel d'installation du piège CapTrap Vision Delta


A la réception


Vérification de la communication


Dès que vous recevez votre piège connecté, il est recommandé de tester l’allumage du piège et sa bonne communication. Pour un meilleur fonctionnement, allumez-le à l’extérieur.

Tant que le piège n’est pas au soleil, il doit rester éteint.

Il devra donc être éteint (bouton sur la position 0) après le test de communication s’il n’est pas installé dans la journée et sera rallumé lors de l'installation, pour ne pas vider la batterie, ce qui l'endommagerait.


Contenu du colis

  • Un piège Delta relié à son boitier énergie

  • Des plaques engluées pour le suivi, idéalement à garder au frais en attendant l'installation pour éviter que la colle ne coule à l’extérieur des plaques

  • Un « masque » noir qui viendra s’apposer sur la plaque engluée

  • Des pinces pour maintenir la plaque engluée et son masque

  • Des ficelles et mousqueton pour accrocher le piège delta (déjà fixés sur le piège)

  • Une équerre et des vis pour fixer le boitier énergie (à fixer sur le panneau solaire en fonction de l’orientation souhaitée)


3 étapes pour déployer le piège Delta


L'installation se déroule en 3 grandes étapes.


1) Préparation

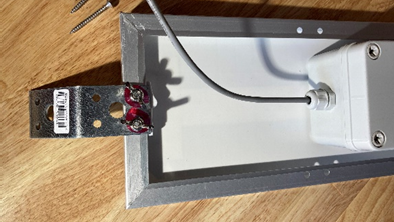

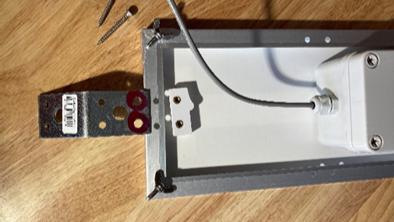

Pour fixer l’équerre de fixation sur le panneau solaire, retourner le panneau solaire pour avoir accès au trou de fixation de l’équerre puis placer la cale blanche en plastique sous le rebord en aluminium en alignant les trous de la cale et du support et visser les vis papillons au maximum :


2) Installation


Le piège delta peut être fixé grâce au mousqueton.

Exemple d'installation profitant des fils tendus entre piquets :


Le panneau solaire est à fixer sur un support, un piquet par exemple, grâce à l’équerre en métal. Attention à orienter au maximum le panneau solaire vers le sud et sans ombre pour favoriser son exposition.


Exemples d'installations sur un piquet en bois avec des vis à bois ou sur un piquet en métal avec des colliers de serrage :


Pour préparer la plaque engluée , la face face collante doit être vers le haut et le masque noir dessus de façon à ce que la zone collante occupe le centre du masque.

Lors d’un changement de plaque, le masque devra être récupéré et repositionné sur la prochaine plaque engluée.



Ensuite placer la plaque au fond du piège et sécuriser le tout avec les pinces fournies (1 de chaque côté) :


La capsule de phéromone est ensuite à poser directement sur la plaque engluée.

Attention : ne pas toucher les capsules de phéromones sans protection !

3) Validation


Vérifier que la clé USB (noire sur la photo ci-dessous) est est bien dans son logement sur le côté du piège :

Ensuite allumer le piège en basculant le bouton du boitier énergie. L’interrupteur doit être sur la position 1. Lors de son démarrage, le piège émet 2 bips courts, puis quelques secondes plus tard 3 bips courts.


Et enfin, tester l’émission en se connectant sur www.captrap.io grâce aux identifiants préalablement reçus. Quelques minutes après l’allumage du piège, en haut à droite de la page « Mon réseau », un message « Le piège X a émis il y a moins d’une heure » apparait. Cela permet de valider que le piège communique bien.

NB : Afin d’assurer le fonctionnement du piège et des algorithmes embarqués dessus (détection automatique de changement de plaque, comptage des insectes ravageurs), il est important que la plaque engluée ne soit pas déplacée/inversée au sein du piège. Si une plaque engluée est manipulée (hors changement de plaque), il est important de la manipuler avec le masque noir et de remettre l’ensemble en place comme cela été auparavant.


Un souci ? une question ?


Vous pouvez nous contacter lors de l'installation via notre formulaire de contact ou bien directement via votre interlocuteur habituel.
